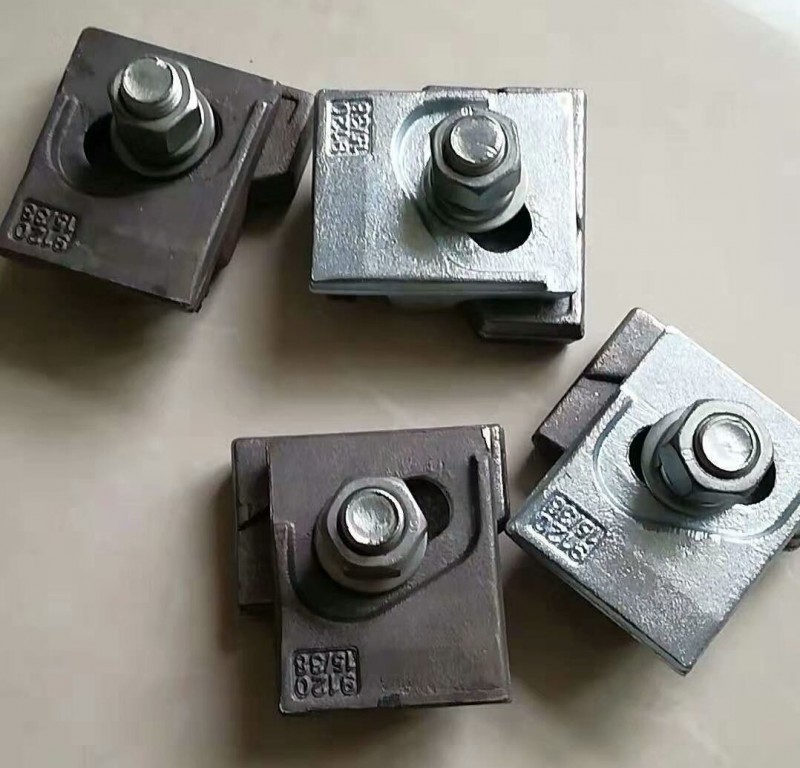

壓軌器也稱作焊接型壓軌器、焊接型鋼軌固定裝置、鋼梁壓軌器、焊接型壓板無論怎么稱呼其作用只有一個就是壓緊固定鋼軌。壓軌器按可劃分為WJK、SWJK、HWJK系列TG38、TG43、TG50、TG60、QU70、QU80、QU100、QU120由底座、上蓋、穿肖、彈平墊圈組成。
壓軌器材質有三種分為：精密鑄鋼，普通鑄鋼，球墨鑄鐵，球墨鑄鐵上蓋為球墨鑄鐵、底座為鑄鋼。精密鑄鋼或普通鑄鋼：上蓋和底座均為鑄鋼。
(1)上蓋和底座、調整板材質為ZG270-500.應符合5676-85之規定.采用失蠟精密鑄造.II級級量,尺寸偏差符合JZ67-2II級精度之規定.。
(2)螺栓,螺母為Q235BF 鋼加工件,機械性能及化學成分GB700-88之 規定,螺栓表面精度12.5 ,螺母符合GB 6170-86 規定.
(3)平墊圈材質為Q235AF鋼,應符合 GB97.1-85規定
(4)彈簧墊圈材質為65Mn或60si2Mn鋼,應符合符合 GB93-87規定。
以上產品外形尺寸依照?qǐng)D集04G325或05G52
